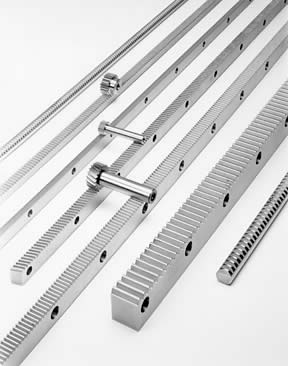

Зубчатые рейки и шестерни

Выбор комплектов зубчатых реек и шестерен

Компания Gudel производит достаточно широкий ряд зубчатых реек и шестерен модульного и метрического типа. Варианты исполнения - закаленная сталь, нержавеющая сталь, спецсплавы, композитные материалы, полиамид (для скоростных перемещений небольших масс). Стандартные компоненты зубчатых передач изготавливаются методом холодной формовки с последующей доводкой - шлифовкой и полировкой. В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке. Класс точности зубчатых передач Gudel - от 6 до 12.

Для перечисленных зубчатых реек предлагаются шестерни для жесткой посадки на вал и шестерни с полым валом.

Шестерни с полым валом серий 154, 254, 142, 141, 146 модульного и метрического типа изготавливаются со шпоночной канавкой. Шестерни зубчатых передач совместимы с червячными редукторами Gudel. Для данного типа передач Gudel предлагает оригинальные системы смазки.

Шестерни из стальных сплавов серий SNB, SN, ST, SNE имеют класс точности 8e25 и классификацию по модульной системе (m=1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 8,0).

Шестерни серий 102 (m=1,0), 104 (m=1,5), 106 (m=2,0), 108 (m=2,5), 110 (m=3,0), 112 (m=4,0), 114 (m=5,0) изготовлены по классу точности 9e25, зуб прямой, закаленный.

Шестерни серии LMV изготавливаются из полиамида и имеют металлическую втулку. Классифицируются по модульной системе (m=1,5; 2,0; 2,5; 3,0; 4,0). Имеют класс точности 8e25.

Шестерни серии SH производятся целиком из пластмассы методом литья под давлением. Классифицируются по модульной системе (m=0,5; 0,7; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0), имеют класс точности 12e28.

Компания Gudel производит достаточно широкий ряд зубчатых реек и шестерней модульного и метрического типа. Варианты исполнения - закаленная сталь, нержавеющая сталь, спецсплавы, композитные материалы, полиамид (для скоростных перемещений небольших масс). Стандартные компоненты зубчатых передач изготавливаются методом холодной формовки с последующей доводкой - шлифовкой и полировкой. В процессе изготовления металлические детали передач могут подвергаться специальной термической или химико-термической обработке. Класс точности зубчатых передач Gudel - от 6 до 12.

Основные характеристики компонентов передачи зубчатая рейка-шестерня представлены в таблице 1.

Таблица 1. Характеристики зубчатых реек Gudel

Серия, сечение рейки	Профиль зуба, метод обработки	Классификация модульная/метрическая	Материал, метод обработки	Класс точности	Длины, мм
170, прямоугольное	прямой, закаленный, шлифованный	метрическая, p=2,0; 5,0; 7,5; 10,0 мм	58CrMoV4, все поверхности шлифованы	6h23	1230, 1030, 330
903, квадратное	прямой, прецизионная нарезка, закаленный	метрическая, p=10,0; 12,5; 16,0; 20,0; 25,0 мм	C45E, фрезерование	9h25	2000, 1200, 800
153, прямоугольное	прямой, прецизионная нарезка	метрическая, p=2,0; 5,0; 7,5; 10,0 мм	58CrMoV4, все поверхности шлифованы	7h25	1230, 1030
151, круглое	прямой, прецизионная нарезка	метрическая, p=2,0; 5,0; 7,5; 10,0 мм	ETG88, все поверхности шлифованы	7h25	1000, 1005
152, квадратное	прямой, прецизионная нарезка	метрическая, p=2,0; 5,0; 7,5; 10,0 мм	Ck45 K+N, все поверхности шлифованы	7h25	1000, 1005
244, 240, прямоугольное	прямой, закаленный, шлифованный	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0	C45E, все поверхности шлифованы	6h23	500, 1000*
124, 123, квадратное	прямой, прецизионная нарезка	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0	Ck45 K+N, холодная формовка	8h25	250, 500, 1000, 1000
124, квадратное	прямой, прецизионная нарезка, закаленный	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0	Ck45 K+N, холодная формовка	9h27	1000, 2000
129, квадратное	прямой	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0	Ck45, холодная формовка	9-10	1000, 2000
127, квадратное	прямой, прецизионная нарезка	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0	Полиамид PA6, фрезерование	9h27	1000, 2000
128, квадратное	прямой	модульная, m=0,5; 1,0; 1,25; 1,5; 2,0; 3,0	Полиоксиметилен, литье под давлением	12	250
130, квадратное	прямой, прецизионная нарезка	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0	X10CrNiS 189, холодная формовка	9h27	500, 1000, 2000
126, круглое	прямой, прецизионная нарезка	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0	ETG88, шлифовка, класс h6	7h25	250, 500, 1000, 2000
131, круглое	прямой, прецизионная нарезка	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0	X10CrNiS 189, холодная формовка	8h27	500, 1000, 2000
244, 246, квадратное	косой, закаленный, шлифованный	модульная, m=1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0	C45E, все поверхности шлифованы	6h23	500, 1000, 480, 960

* Для реек модульной системы классификации приведены округленные значения длин

Для перечисленных зубчатых реек предлагаются шестерни для жесткой посадки на вал и шестерни с полым валом.

Шнеки и червячные колеса

Компания Gudel самостоятельно производит шнеки и червячные пары. Для типоразмеров 30 - 75 максимальная скорость вращения шнека n1=6000 об/мин, для типоразмеров от 75 и выше n1=4500 об/мин.

Характеристики изделий приведены в таблице 2.

Таблица 2. Технические характеристики червячных пар

Типоразмер (межосевое расстояние)	030	045	060	075	090	105	120	120
Значение модуля m	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,0
Передаточное число*	4,63	5,57	6,83	8,6	11,25	15,33	23,5	47,0
Количество заходов резьбы шнека	8	7	6	5	4	3	2	1

* Указанные в таблице 4 передаточные числа возможны для всех типоразмеров червячных пар

Конические передачи

Для передачи крутящего момента под прямым углом компания Gudel предлагает пары конических шестерней и конические передачи в сборе. Характеристики передач приведены в таблице 3 и 4.

Таблица 3. Характеристики пар конических шестерней

Серия	Нарезка	Материал	Типоразмеры (в модульной системе)	Класс точности	Передаточное число
K	Прямозубая	Сталь	m=1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0	8f24	1:1; 1:1,25; 1:1,5; 1:2; 1:2,5; 1:3; 1:3,5; 1:4;
KE	Прямозубая	Нержавеющая сталь	m=1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0	8e25	1:1
KK	Прямозубая	Полиамид PA6	m=1,5; 2,0; 2,5; 3,0; 4,0	8e25	1:1; 1:2; 1:3; 1:4
KM	Прямозубая	Латунь	m=0,5; 0,75; 1,0	8e25	1:1
KD	Прямозубая	Сплав ZnAlCu	m=1,0; 1,5; 2,0; 2,5; 3,0; 3,5	12	1:1
KH	Прямозубая	Полиамид	m=0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5	12	1:1; 1:2; 1:3; 1:4; 1:5
SR	Косозубая	Инструментальная сталь	m=0,5; 1,0; 1,25; 1,5; 2,0; 3,0	8e25	1:1
SPK	Спиральная	Закаленная сталь	m=1,0; 1,5; 1,75; 2,25; 2,5; 3,0; 4,0	7f24	1:1; 1:2

Таблица 4. Характеристики конических передач в сборе

Серия	Передаточное число	Класс точности	Допустимый момент при сервис факторе Sf=1,4	Конструктивные особенности
PV	1:1	12	7..310 Нм	Пластмассовые шестерни установлены на валах, интегрированных (через втулки) в угловой профиль
HKF100	1:1	8f24	2,8 Нм (при n1=1000 об/мин)	Косозубые шестерни выполнены из инструментальной стали. Корпус изделия выполнен из алюминия. Объем масла рассчитан на весь срок службы передачи (гарантийный срок) и не требует замены
HKF150	1:1	8f24	7,3 Нм (при n1=1000 об/мин)	Косозубые шестерни выполнены из инструментальной стали. Корпус изделия выполнен из алюминия. Объем масла рассчитан на весь срок службы передачи (гарантийный срок) и не требует замены
FK80	1:1	8f24	25,3 Нм (при n1=1000 об/мин)	Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками
FK110	1:1	8f24	49,8 Нм (при n1=1000 об/мин)	Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками
FK 140	1:1	8f24	125,7 Нм (при n1=1000 об/мин)	Косозубая коническая зубчатая передача. Зубья выполнены из закаленной стали, корпус из чугуна, Имеет входной и выходной валы со шпонками
