Червячные редукторы

Принцип действия червячного редуктора, виды червячных редукторов

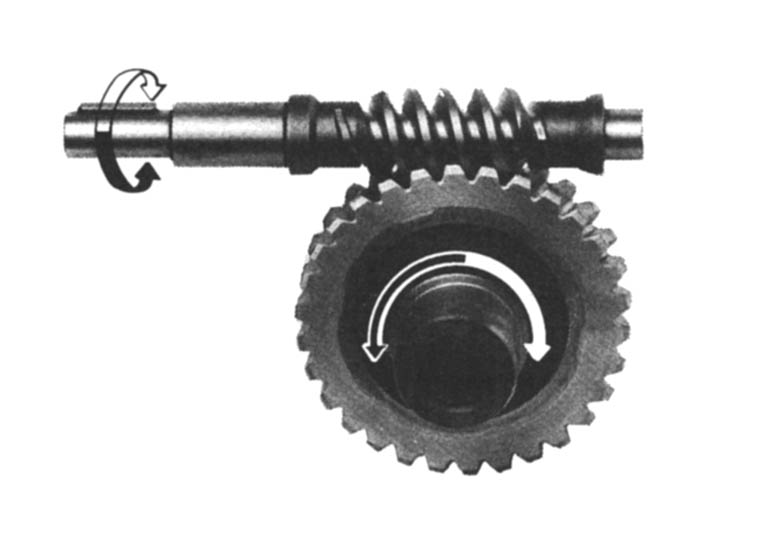

Используемая в редукторах данного типа червячная передача состоит из винта, называемого червяком, и червячного колеса, представляющего собой разновидность косозубого колеса.

Ведущее звено червячной передачи в большинстве случаев - червяк, а ведомое — червячное колесо. Обратная передача зачастую невозможна - КПД червячного редуктора в совокупности с передаточным отношением вызывают самоторможение редуктора.

В червячной передаче помимо потерь передаваемой мощности, свойственных зубчатой передаче, имеются потери мощности, свойственные винтовой паре. Следовательно, к. п. д. червячного редуктора значительно меньше, что является основным недостатком червячных передач.

Угол скрещивания валов червяка и червячного колеса обычно равен 90°. Обод червячного колеса имеет вогнутую форму, увеличивающую площадь контактных поверхностей.

Основные достоинства редукторов с червячной передачей: возможность осуществления большого передаточного числа при одной ступени передачи, компактность, плавность и бесшумность работы. В связи с этим червячные редукторы получили огромное распространение: применяются для решения общепромышленных задач, в подъёмных механизмах и даже в высокоточных системах.

Общепромышленные червячные редукторы

Большинство производимых червячных редукторов – общепромышленного исполнения, обеспечивающие точность около 20 угловых минут. Такие редукторы часто используются в системах по транспортировке, намотке и пр. Такие редукторы изготавливают множество фирм-производителей, к примеру, Motovario или KEB. Мotovario выпускает 11 типоразмеров редукторов с мощностью от 0,06 до 15 кВт с диапазоном передаточных чисел от 5 до 100 и максимальным крутящим моментом 1400 Нм в целях уменьшения стоимости корпус редукторов до 105 типоразмера изготовлены из алюминиевого сплава.

Большое значение имеет и то, что червячный редуктор имеет малую стоимость, небольшие габариты и незначительный вес. Плюс ко всему, червячный редуктор конструктивно достаточно простое устройство, что является залогом высокой надежности и возможности предельно длительного использования без поломок и сбоев.

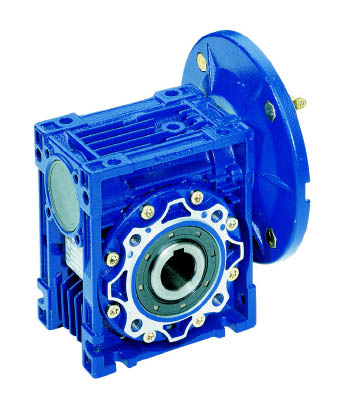

Редукторы червячные Motovario

Червячные редукторы для сервоприменений

Особые технологии производства позволяют изготавливать прецизионные червячные редукторы с точностью до 3 угловых минут. Такие редукторы применяются в сервосистемах и других прецизионных системах, где точность имеет большое значение. Такие редукторы производит фирма Gudel (серия AE), Wittenstein ALPHA серия (V-Drive)

Серия АЕ имеет 6 типоразмеров и 10 стандартных значений передаточных чисел. Такие редукторы можно использовать в любом монтажном положении, они имеют дополнительные рёбра на корпусе, для предотвращения перегрева, а использование сменных входных фланцев и муфты на входном валу позволяет использовать редукторы с любыми типами двигателей.

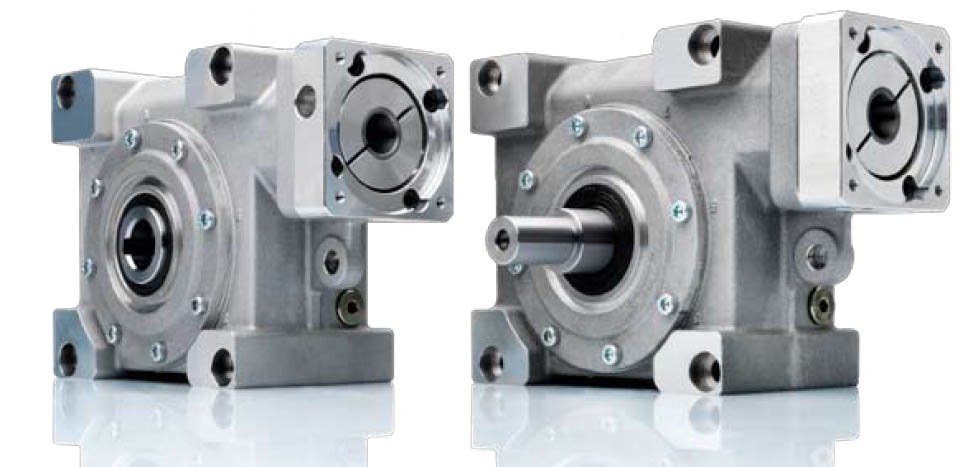

Высокоточные редукторы V-Drive применяются в сервосистемах и в общей автоматизации и имеют множество достоинств: 6 вариантов исполнения выходного вала, компактный корпус, универсальное крепление для двигателя, бесшумность и плавность работы, разнообразие способов монтажа

Редукторы червячные Gudel

Редукторы червячные Alpha

Червячные редукторы для подъемных механизмов

Червячные редукторы получили большое распространение в подъёмных системах, в частности, они испольцуются в винтовых домкратах ZIMM. Такой домкрат содержит червячную предачу и передачу винт-гайка. В домкрате с вращающейся гайкой червячное колесо жёстко связано с гайкой, которая находится в корпусе редуктора; в домкрате с вращающимся винтом червячное колесо жёстко связано с винтом, по которому поступательно перемещается гайка. Скорость поступательного движения зависит от передаточного числа червячного редуктора и шага винта. Корпуса таких редукторов исполняются из серого чугуна, хотя для небольших габаритов редукторов возможно исполнение корпуса из алюминия

Редукторы червячные ZIMM
