Настройка ПЧ KEB COMBIVERT F5 MULTI/APPLICATION

На первый взгляд может показаться что, количество параметров которые нужно задавать в ПЧ серии F5 слишком велико.

Однако в большинстве случаев достаточно разобраться с настройкой параметров двигателя, датчика обратной связи и контура регулирования скорости.

Возможно большинство параметров вам вообще не придется никогда менять.

Не пытайтесь настроить ПЧ F5 MULTI или SERVO при помощи кнопок на пульте оператора. Это намного сложнее чем с помощью компьютера, а без определенного опыта вообще невозможно.

С чего начать?

Прежде чем включать преобразователь частоты в сеть, прочитайте инструкцию по монтажу и настройке. Это позволит избежать многих неприятных моментов.

Для настройки необходимо кроме собственно преобразователя частоты иметь пульт оператора с портом RS232 и компьютер с установленной программой KEB COMBIVIS и кабель связи. Программу можно скачать в нашей библиотеке. Схема кабеля также доступна на нашем сайте.

Подсоединяйте кабель к ПЧ и компьютеру при выключенном питании.

После запуска программы COMBIVIS она сканирует последовательные порты и находит подключенный преобразователь частоты, если на этом этапе ПЧ не найден, то стоит проверить настройки связи в программе, а также распайку кабеля.

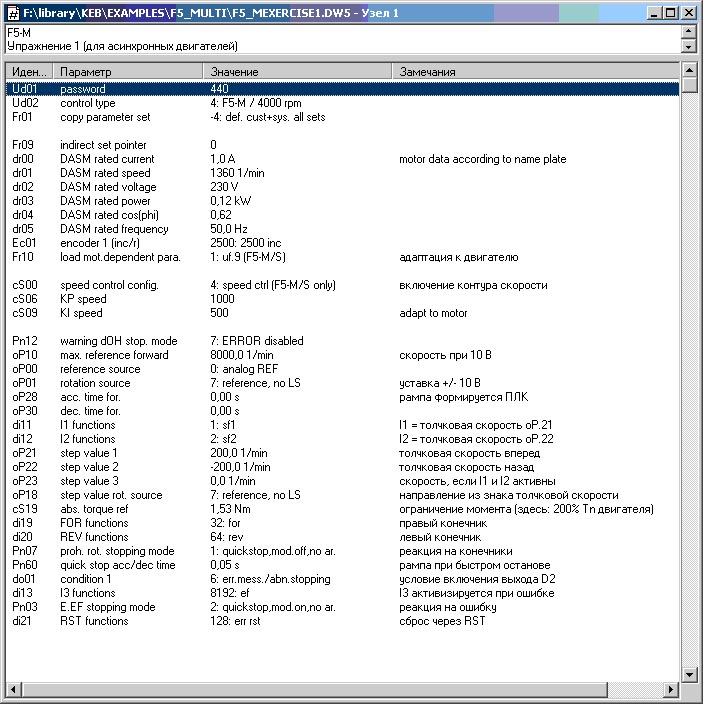

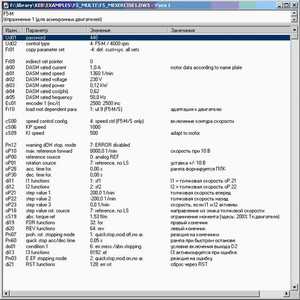

Далее выбираем в меню пункт "Файл"/"Новый список параметров". Появляется окно с пустым списком параметров в который заносятся необходимые настройки ПЧ. В дальнейшем этот файл Вам будет необходим если потребуется восстановить настройки, например после замены ПЧ или если необходимо одинаково настроить несколько приводов.

В первых строках файла обычно следует задать пароль "Ud.01=440", режим работы ПЧ "Ud.02=??" и сбросить все настройки ПЧ на заводские "Fr.01=-4"

Далее задаются параметры двигателя и датчика обратной связи и делается адаптация ПЧ к двигателю.

В последнюю очередь задаются настройки аналоговых и дискретных входов и выходов.

В результате у Вас получится полная программа настройки ПЧ. Не забудьте сохранить этот файл, он Вам еще пригодится.

Дополнительная информация по теме:

Примеры файлов настроек для различных режимов работы есть в нашей библиотеке здесь...

Все инструкции по монтажу и программированию ПЧ KEB F5 также доступны в нашей библиотеке здесь...

Методика настройки F5 MULTI для станков с ЧПУ с управлением по аналоговому входу. здесь...
